OBDSTAR MT203 CAN 드라이버/게이트웨이 시뮬레이터

Obdstar MT203 CAN 드라이버/게이트웨이 시뮬레이터는 2년 무료 업데이트를 통해 자동차 전자 장치 유지 관리 및 수리를 위해 설계된 도구입니다. CAN 드라이버 및 게이트웨이 시뮬레이션 기능을 제공하고 여러 차량을 지원하며 자동차 전자 유지 관리 엔지니어에게 좋은 도우미인 소형 장치입니다.

Obdstar MT203 CAN 드라이버/게이트웨이 시뮬레이터 지원 CAN 드라이버 및 게이트웨이 시뮬레이션

Obdstar MT203 CAN 드라이버/게이트웨이 시뮬레이터는 2년 무료 업데이트를 통해 자동차 전자 장치 유지 관리 및 수리를 위해 설계된 도구입니다. CAN 드라이버 및 게이트웨이 시뮬레이션 기능을 제공하고 여러 차량을 지원하며 자동차 전자 유지 관리 엔지니어에게 좋은 도우미인 소형 장치입니다.

Obdstar MT203 특징:

1. STM32H723 고성능 MCU를 사용하여 실행 속도가 빠릅니다.
2. 표준 CAN, 저속(내결함성 CAN), CANFD 프로토콜을 지원합니다.
3. 자동 스캐닝, 수동 전송 속도 선택, 사용자 정의 입력 전송 속도 작동, 다양한 유형의 게이트웨이를 시뮬레이션하는 속도 및 기타 모드;
4. 통합 디자인은 작동하기 쉬운 120Ω 저항 스위치와 함께 제공됩니다.
5. 간단하고 직관적인 메뉴를 사용하면 장치를 빠르게 마스터할 수 있습니다.
6. 원키 업그레이드를 위해 PC에 직접 연결되는 미니 USB 업그레이드 케이블

적용 가능한 유지 관리 시나리오:

자동차 전자 ECU 수리(BENCH의 Airbag, Dash, BCM 및 기타 모듈 시뮬레이션 게이트웨이 진단 테스트)
자동차 전자 ECU 수리(대시, 오디오, 기어 레버, AC 패널 및 기타 모듈 BEHCH를 통한 CAN 드라이브 테스트)
E-Car 부품 수리(BENCH를 통한 압축기, DCDC, 온보드 충전기 및 기타 모듈 시뮬레이션 게이트웨이 진단 테스트)

아래 모델에 대해 대시, 오디오, 기어 레버, AC 패널 및 기타 테스트 기능을 지원합니다.

AUDI, FORD, PORSCHE, BENZ, JAGUAR, ROLLS-ROYCE, LAMBORGHINI, VOLKSWAGEN, DODGE, LAND ROVER, VO-LVO.

Obdstar MT203 지원 프로토콜 유형/기능:

1. 게이트웨이 지원 프로토콜

표준 CAN/표준 CAN
500K/250K 500K/125K
사용자 정의 전송 속도

표준 CAN/내성 CAN
500K/83.3K
500K/100K
500K/125K
125K/125K
사용자 정의 전송 속도

표준 CAN/CAN FD
500K/5M
500K/2M
사용자 정의 전송 속도

2. CAN 드라이버 지원 기능

AUDI, BENZ, DODGE, FORD, JAGUAR, LAMBORGHINI, LAND ROVER, PORSCHE, ROLLS-ROYCE, VOLKSWAGEN, VO-LVO 및 기타 브랜드에 대한 대시, 오디오, 기어 레버, AC 패널 및 기타 테스트 기능을 지원합니다.

기능 표시: (OBDSTAR 앱에서)

메인 페이지:



기어 레버 핀아웃:



대시 핀아웃:



라디오 핀아웃:



Obdstar MT203 자주 묻는 질문:

큐:기기를 업그레이드할 수 있나요?
에이:예, 공식 웹사이트 "서비스-다운로드-원클릭 업그레이드 도구"에서 소프트웨어를 다운로드한 다음 USB로 장치를 컴퓨터에 연결하여 업그레이드할 수 있습니다.

큐: 자동 스캔이 실패하는 이유는 무엇입니까?
에이:자동 스캔의 성공 여부는 다음과 같은 여러 요인에 따라 달라집니다.

1. 진단 기기와 ECU가 먼저 올바르게 연결되어 있는지 확인하고 자동 스캐닝이 수행되기 전에 ECU의 전원이 켜져 있는지 확인하십시오.
2. 일정 시간(몇 초 또는 몇 분) 동안 ECU 전원을 켜도 통신이 되지 않았습니다. 최대 절전 모드로 들어갈 수 있으며, 통신할 수 없으며 전원을 다시 켜야 합니다.
3. ECU의 일부는 CAN 신호를 보내는 데 주도권을 갖지 않습니다. 이 때 수동으로 장치를 설정해야 합니다.
4. CANFD는 현재 자동 스캐닝을 지원하지 않습니다. 수동으로 설정하십시오.

큐:CAN 드라이버의 배선도는 어디서 확인하나요?

에이:Apple Store와 Google Play Store에서 OBDSTAR 앱을 다운로드할 수 있습니다. 앱에는 대시, 오디오, 기어 레버 등에 대한 배선 다이어그램이 있습니다.

큐: 120Ω 저항은 어떤 역할을 합니까?
에이:ECU 자체에 120Ω 저항이 제공되지 않는 경우 CAN 라인이 제대로 통신하려면 장치의 저항 스위치를 ON으로 전환해야 합니다.

큐:Flexray 프로토콜이 지원됩니까?
에이:지원되지 않습니다.

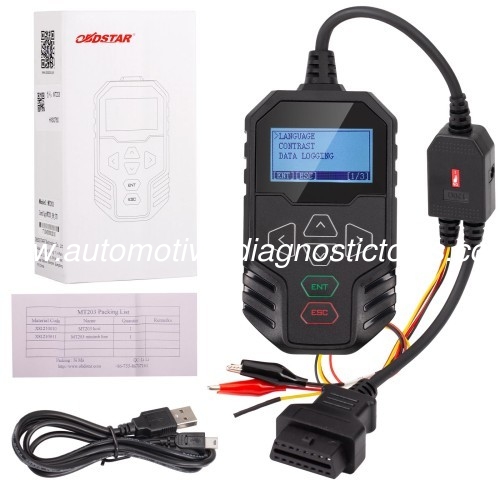

패키지에는 다음이 포함됩니다:

1pc x OBDSTAR MT203 메인 유닛
1pc x 미니 USB 업그레이드 케이블
